Konstrukcje nośne i żurawiki do mieszadeł zatapialnych

Konstrukcje nośne są elementami wykonanymi ze stali, stanowiącymi niezbędny dodatek do mieszadeł zatapialnych. Funkcją konstrukcji jest zapewnienie odpowiedniej pozycji mieszadła w trakcie pracy, umożliwienie opuszczenia i podnoszenia go ze zbiornika.

W konstrukcjach wyróżniamy następujące elementy składowe: prowadnica - kręgosłup konstrukcji nośnej; kozioł - służy do osadzenia mieszadła, zabezpiecza pozycję pracy; sanie - element łączący mieszadło z prowadnicą; żurawik z wciągarką - umożliwia operacje podnoszenia/opuszczania mieszadła; akcesoria montażowe: podstawy, wsporniki, itp. Konstrukcje nośne dobierane są do konkretnego typu mieszadła. Dostępne są zarówno wersje obrotowe jak i stacjonarne. Możliwe jest wykonanie konstrukcji w trzech podstawowych opcjach materiałowych: ze stali nierdzewnej AISI 304, stali kwasoodpornej AISI 316, stali węglowej galwanizowanej lub innych w zależności od wymagań Zamawiającego.

Wszystkie nasze konstrukcje dostosowywane są do konkretnych zbiorników. Na podstawie wymiarów geometrycznych zbiornika oraz informacji na temat procesów technologicznych w nim zachodzących, określana jest długość konstrukcji nośnej, optymalny sposób montażu oraz miejsce instalacji.

W przypadku, gdy na obiekcie znajduje się już konstrukcja nośna innego producenta, na podstawie jej wymiarów możliwe jest dostarczenie przez nas mieszadeł zatapialnych wraz z odpowiednio zmodyfikowanymi saniami, które umożliwią wykorzystanie tejże konstrukcji nośnej.


Rysunek 1. Obrotowa konstrukcja nośna typu AN dla mieszadła AS.

MODELE

Konstrukcje nośne typu AN – przeznaczone zarówno dla mieszadeł zatapialnych serii AS jak i AR; mieszadło porusza się po pojedynczej prowadnicy o przekroju kwadratowym. W pozycji pracy mieszadło osadzone jest na wsporniku. Występują w wersjach obrotowych oraz stacjonarnych. Dostępne w następujących wykonaniach materiałowych: stal galwanizowana, stal nierdzewna AISI 304, stal kwasoodporna AISI 316.


Rysunek 2. Konstrukcja nośna typu AN w wersji stacjonarnej (po lewej) i obrotowej (po prawej).


KONSTRUKCJE NOŚNE AN
Model S [mm] Hmax* [mm] hmin [mm] d [mm] Żuraw
α = ±60° α = const.
AN60 60 x 60 6000 500 255 180 ZS15
AN80 80 x 80 6000 600 265 200 ZS15
AN100 100 x 100 6000 900 265 200 ZS25
AN120 120 x 120 6000 1500 265 200 ZS40

Gdzie:
S – przekrój prowadnicy
Hmax – maksymalna głębokość zbiornika (* istnieje możliwość stosowania konstrukcji dłuższych przy wykorzystaniu dodatkowego wspornika pośredniego)
hmin – minimalna odległość mieszadła od dna zbiornika
d – odległość osi prowadnicy od ściany zbiornika dla konstrukcji obrotowych o zmiennym α oraz konstrukcji stacjonarnych o ustalonym α


Konstrukcje nośne typu AW – przeznaczone zarówno dla mieszadeł zatapialnych serii AS jak i AR; mieszadło porusza się po pojedynczej prowadnicy o przekroju kołowym. W pozycji pracy mieszadło spoczywa na koźle. Dostępne w następujących wykonaniach materiałowych: stal galwanizowana, stal nierdzewna AISI 304, stal kwasoodporna AISI 316.


Rysunek 3. Konstrukcja nośna typu AW.

KONSTRUKCJE NOŚNE AW
Model S [mm] Hmax* [mm] hmin d [mm]
Żuraw
Dla śmigieł o średnicy [mm] Wartość hmin [mm]
AW50 50 x 50 6000 480 – 800
900 – 1200
625
825
255 ZS15
AW60 60 x 60 6000 1200 – 2000
2200 – 2500
1140
1500
265 ZS15

Gdzie:
S – przekrój prowadnicy
Hmax – maksymalna głębokość zbiornika (* istnieje możliwość stosowania konstrukcji dłuższych przy wykorzystaniu dodatkowego wspornika pośredniego)
hmin – minimalna odległość mieszadła od dna zbiornika
d – odległość osi prowadnicy od ściany zbiornika


Konstrukcje nośne typu AD – przeznaczone dla mieszadeł zatapialnych serii AR; mieszadło porusza się po dwóch prowadnicach o przekroju kołowym. W pozycji pracy mieszadło osadzone jest na wsporniku. Dostępne w następujących wykonaniach materiałowych: stal galwanizowana, stal nierdzewna AISI 304, stal kwasoodporna AISI 316.


Rysunek 4. Konstrukcja nośna typu AD.

KONSTRUKCJE NOŚNE AD
Model Φ [mm] Hmax* [mm] hmin l [mm] D [mm]
Żuraw
Dla śmigieł o średnicy [mm] Wartość hmin [mm]
AD 108 6000 900 – 1200
1500 – 2000
2200 – 2500
850
1250
1500
552 875 ZS25, ZS40

Gdzie:
φ – przekrój prowadnicy o przekroju kołowym
Hmax – maksymalna głębokość zbiornika (* istnieje możliwość stosowania konstrukcji dłuższych przy wykorzystaniu dodatkowego wspornika pośredniego)
hmin – minimalna odległość mieszadła od dna zbiornika
l – rozstaw prowadnic
d – odległość osi prowadnicy od ściany zbiornika


Konstrukcje nośne typu ANP – przeznaczone dla mieszadeł pompujących serii PAS i PAR; mieszadło połączone są z prowadnicą o przekroju kwadratowym za pomocą specjalnego uchwytu, stanowiącego integralną część dyszy mieszadła. W pozycji pracy mieszadło osadzone jest na rurociągu. Dostępne w następujących wykonaniach materiałowych: stal galwanizowana, stal nierdzewna AISI 304, stal kwasoodporna AISI 316.


Rysunek 5. Konstrukcja nośna typu ANP.

KONSTRUKCJE NOŚNE ANP
Model S [mm] Hmax* [mm] hmin [mm] d [mm]
Żuraw
ANP60 60 x 60 6000 400 180 ZS25
ANP80 80 x 80 6000 0,5 x φd + 300 180 ZS25, ZS40

Gdzie:
S – przekrój prowadnicy
Hmax – maksymalna głębokość zbiornika (* istnieje możliwość stosowania konstrukcji dłuższych przy wykorzystaniu dodatkowego wspornika pośredniego)
hmin – minimalna odległość mieszadła od dna zbiornika
d – odległość osi prowadnicy od ściany zbiornika


Żurawik wraz z wciągarką – służy do podnoszenia i opuszczania mieszadła wzdłuż konstrukcji nośnej. Występuje zarówno w wersji wolnostojącej jak i zintegrowanej z konstrukcją. Dostępne w następujących wykonaniach materiałowych: stal galwanizowana, stal nierdzewna AISI 304, stal kwasoodporna AISI 316.

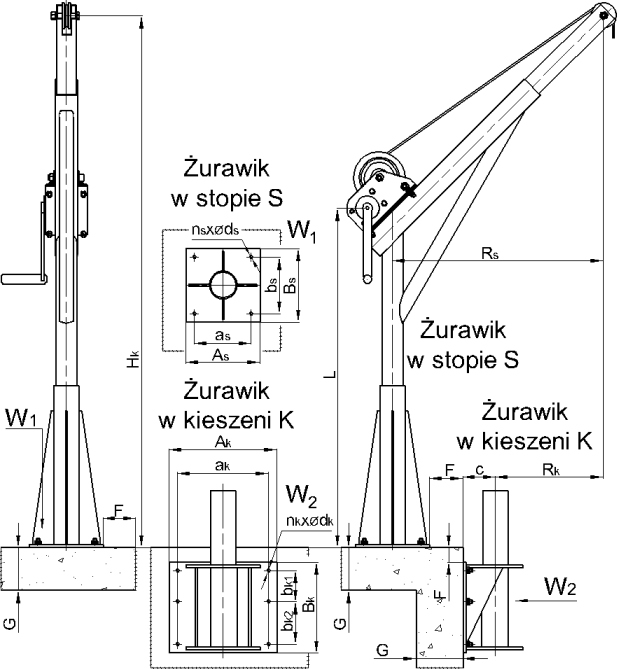

Rysunek 6. Żurawik typu ZS.

ŻURAWIKI
Model Udźwig [kg] Mocowanie
Stopa Kieszeń
ZS15 150 Tak Tak
ZS25 250 Tak Tak
ZS40 400 Tak Tak
